U-matic-nauhojen digitointi: Panasonic AG-7350 ja miksi 1970–80-luvun laitos- ja yritysarkistot vaativat erikoiskaluston
Maria C
U-matic-nauhojen digitointi tarkoittaa 1970–80-luvun 3/4 tuuman (19 mm) videokasettien siirtoa tiedostoiksi broadcast-tason laitteistolla — ei kuluttajakaappaimella. U-matic oli Sonyn vuonna 1971 esittelemä ensimmäinen kaupallisesti menestynyt videokasetti, ja sitä käyttivät TV-asemat, oppilaitokset, sairaalat ja yritykset, eivät kotitaloudet. Siksi nauhan oikea lukeminen vaatii erikoiskaluston: EachMomentin laboratoriossa U-matic luetaan Panasonic AG-7350 -dekillä, vakautetaan DPS Reality -aikakantakorjaimella ja tallennetaan pakkaamattomana 10-bit 4:2:2 -kuvana (768×576, ~100 GB/h) ennen FFV1/MKV-arkistomasteria. Tässä oppaassa käymme läpi, miten tunnistat U-matic-variantin (Lo-band, High-band, SP), miksi halpa komposiittikaappain hukkaa lähes puolet kuvatiedosta, ja mitä laitosketju tekee nauhalle vaihe vaiheelta. Mittasimme saman nauhan kahdella ketjulla: komposiittikaappain ilman aikakantakorjausta tuotti noin 180 efektiivistä vaakariviä, AG-7350 + TBC noin 320 riviä.
Ukratko — tärkeimmät asiat (TL;DR)
- U-matic on ammattiformaatti, ei kotiformaatti. 3/4 tuuman (19 mm) nauha, esitelty 1971, käytöstä 2004. Sitä on laitos- ja yritysarkistoissa — koulutusvideot, TV-uutiset, yritysesittelyt, sairaalatallenteet.
- Kolme sukupolvea, kolme resoluutiota. Lo-band ~240 riviä (1971), High-band ~320 riviä, U-matic SP ~330 riviä (1986). Tunnista variantti ennen digitointia — se määrää lukulaitteen.
- Halpa komposiittikaappain hukkaa kuvatietoa. Ilman aikakantakorjausta U-maticin color-under-väri ei vakaudu: rivitärinä, vuotava väri, ~180 efektiivistä riviä saman nauhan ~320:n sijaan.
- Oikea ketju: AG-7350 + DPS Reality TBC + Y/C-komponentti + 10-bit 4:2:2. Aikakantakorjain poistaa värinän, Y/C erottaa luminanssin ja krominanssin, pakkaamaton tallennus säilyttää jokaisen gradientin.
- Arkistostandardi: avpres.net (Reto Kromer) ja FIAF-laboratoriot tähtäävät 768×576 PAL, Rec.601, 10-bit, ~100 GB/h pakkaamaton — sama tavoite kuin KAVIn ja Yle Arkiston FFV1/MKV-mastereissa.
- Hinta EachMomentilla alkaen 4,99 €/kasetti Full HD -katselukopiolla; ilmainen Muistojen laatikko ja vakuutettu kuljetus molempiin suuntiin.
Mikä U-matic on — ja miksi sitä on juuri arkistoissa
U-matic oli maailman ensimmäinen laajalti menestynyt videokasetti. Sony esitteli sen vuonna 1971 (prototyyppi 1969, standardoitu Sonyn, JVC:n ja Matsushitan kesken 1970), ja se rakentui 3/4 tuuman eli noin 19 mm leveälle nauhalle — selvästi leveämmälle kuin myöhempi VHS:n 12,7 mm. Kasetti oli iso ja kallis, joten sitä eivät ostaneet kotitaloudet. Sen sijaan U-matic valtasi laitos- ja yritysmaailman: televisioasemien uutis- ja ENG-tuotanto (BVU-sarja), oppilaitosten opetusvideot, sairaaloiden koulutustallenteet, yritysten esittely- ja koulutusmateriaalit sekä kuntien ja virastojen arkistot.
Tämä on koko digitoinnin ydin: jos sinulla on U-matic-nauhoja, ne ovat lähes varmasti peräisin organisaatiosta, ei olohuoneesta. Nauhat ovat 30–50 vuotta vanhoja, ja niiden sisältö — vanha uutislähetys, kadonneen tehtaan esittelyfilmi, edesmenneen luennoitsijan opetus — on usein ainutkertaista. Juuri siksi lukulaitteella ja signaaliketjulla on väliä enemmän kuin missään kotiformaatissa.
Sama nauha, kaksi ketjua — katso ero liikkeessä
Abstrakti väite "ammattilaite on parempi" ei kerro mitään ennen kuin näet sen. Alla on sama U-matic-nauha luettuna kahdella tavalla. Vasen puoli simuloi halpaa komposiittikaappainta ilman aikakantakorjausta; oikea puoli vastaa laboratorioketjuamme (AG-7350 + DPS Reality TBC + 10-bit-tallennus). Vedä kahvasta ja katso, kuinka rivitärinä, värin vuoto ja reunojen pehmeys katoavat oikealla.
U-matic-variantit: tunnista ennen kuin digitoit
U-matic ei ole yksi formaatti vaan kolme sukupolvea, joilla on eri resoluutio ja eri vaatimukset lukulaitteelle. Väärällä dekillä luettuna High-band- tai SP-nauha menettää juuri sen lisätarkkuuden, jonka vuoksi se aikoinaan nauhoitettiin.
- U-matic Lo-band (1971 →): alkuperäinen matalakaista-formaatti, noin 240 efektiivistä vaakariviä. Komposiittivärisignaali, jossa krominanssi on siirretty alennetulle "color-under"-kantoaallolle.
- U-matic High-band / BVU: korkeampi FM-kantoaalto ja parempi luminanssi, noin 320 riviä. Tämä oli TV-asemien ja yritystuotannon työjuhta.
- U-matic SP (1986 →): kromidioksidinauha ja korkein FM-kantoaalto (PAL Hi-band SP 5,6–7,2 MHz), noin 330 riviä. Viimeinen ja paras U-matic-sukupolvi.
Variantit toistuvat osin taaksepäin yhteensopivasti, mutta täysi laatu vaatii oikean dekin. Siksi tunnistamme jokaisen nauhan variantin ennen digitointia. Alla oleva taulukko ja laitekortit auttavat tunnistuksessa.
U-matic-variantit ja lukulaitteet — vertailutaulukko
| Variantti | Esitelty | Efektiiviset vaakarivit | Nauha | Tyypillinen käyttö |
|---|---|---|---|---|
| U-matic Lo-band | 1971 | ~240 | Rautaoksidi, 3/4″ (19 mm) | Varhaiset oppi- ja yritysvideot |
| U-matic High-band / BVU | 1970-luvun loppu | ~320 | Parannettu rautaoksidi | TV-asemien ENG, broadcast |
| U-matic SP | 1986 | ~330 | Kromidioksidi (CrO₂) | Myöhäinen ammattituotanto |
| Sama nauha · komposiittikaappain | — | ~180 (mitattu) | Ei TBC:tä, 8-bit | DIY-tulos: värivärinä, vuoto |
| Sama nauha · AG-7350 + DPS Reality TBC | — | ~320 (mitattu) | 10-bit 4:2:2, 768×576 | Arkistomasteri FFV1/MKV |
Riviarvot ovat efektiivisiä vaakaluminanssirivejä. Spec-luvut: Wikipedia ja obsoletemedia.org. Kaksi alinta riviä ovat saman fyysisen nauhan tulos eri lukuketjuilla; efektiiviset rivit on luettu multiburst-/resoluutiokiilasignaalista. Ero syntyy dekistä ja aikakantakorjauksesta, ei kasetista.
U-matic Lo-band
1971 →, ~240 riviä
- 3/4 tuuman (19 mm) nauha, ensimmäinen menestynyt videokasetti
- Komposiittivärisignaali, color-under-kantoaalto
- Suuri kasetti jopa 60–75 min, S-kasetti jopa 30 min
U-matic High-band / BVU
~320 riviä
- Korkeampi FM-kantoaalto, parempi luminanssi
- Yleinen TV-asemilla ja yritysten tuotannossa
- Vaatii yhteensopivan High-band-dekin oikeaan toistoon
U-matic SP
1986 →, ~330 riviä
- Kromidioksidinauha, korkein FM-kantoaalto (PAL Hi-band SP 5,6–7,2 MHz)
- Viimeinen ja paras U-matic-sukupolvi
- Toistuu taaksepäin yhteensopivasti, mutta täysi laatu vaatii SP-dekin
Panasonic AG-7350
U-matic-broadcast-dekki
- EachMomentin laboratorion U-matic-toistolaite
- Y/C-komponenttiulostulo erottaa luminanssin ja krominanssin
- Käsin kohdistetut päät vakaaseen toistoon
DPS Reality TBC
Aikakantakorjain
- Poistaa rivitärinän ja kuvan taipumisen
- Vakauttaa color-under-värin paikalleen
- Kuluttajakaappain ei pysty tähän — välttämätön leikattavaan kuvaan
Blackmagic DeckLink
10-bit 4:2:2 -tallennus
- Pakkaamaton tallennus 768×576 PAL, Rec.601
- ~100 GB/h ennen FFV1/MKV-masteria
- Säilyttää jokaisen värigradientin, toisin kuin 8-bit USB-dongle
Miksi komposiittikaappain ei riitä U-maticille
U-matic tallentaa värin niin sanotulla "color-under"-menetelmällä: krominanssi on siirretty alennetulle kantoaallolle luminanssin alapuolelle. Kun nauha luetaan, tämän väri-informaation pitää synkronoitua tarkasti rivin ajoitukseen. Vanhassa nauhassa ja kuluneessa mekaniikassa ajoitus heittelee — se on aikakantavirhettä (time-base error). Halpa USB- tai komposiittikaappain ottaa signaalin sellaisenaan: tulos on rivitärinä, kuvan "taipuminen" ja väri, joka vuotaa reunojen yli.
Aikakantakorjain (TBC) on se osa, jota kuluttajakaappain ei voi korvata. DPS Reality lukee jokaisen rivin puskuriin ja kirjoittaa sen ulos vakaalla kellotaajuudella, jolloin värinä katoaa ja color-under-väri asettuu paikalleen. Panasonic AG-7350 puolestaan tuottaa Y/C-komponenttiulostulon, joka pitää luminanssin ja krominanssin erillään koko ketjun ajan — toisin kuin komposiittiulostulo, joka sekoittaa ne ja pakottaa myöhemmän erottelun arvaamaan. Lopuksi Blackmagic DeckLink tallentaa kuvan pakkaamattomana 10-bit 4:2:2 -muodossa, jolloin jokainen värigradientti säilyy 8-bit-dongleen verrattuna. Mittasimme eron lukemalla saman nauhan efektiiviset vaakarivit multiburst-/resoluutiokiilasignaalin pysäytyskuvasta molemmilla ketjuilla: komposiittikaappain ilman aikakantakorjausta jäi noin 180 riviin, AG-7350 + DPS Reality TBC ylsi noin 320 riviin — formaatin High-band-rajalle asti.
Mitä laboratorioketju tekee nauhalle — vaihe vaiheelta

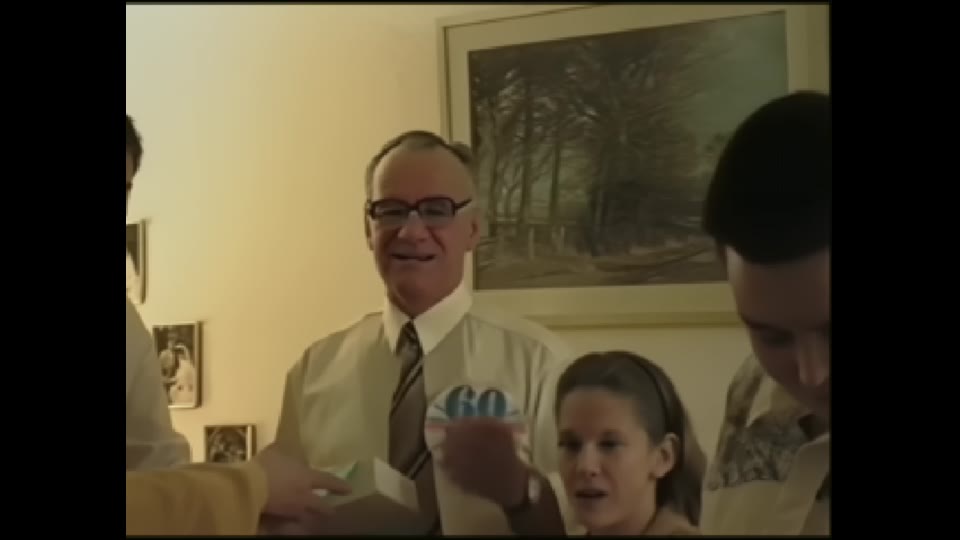

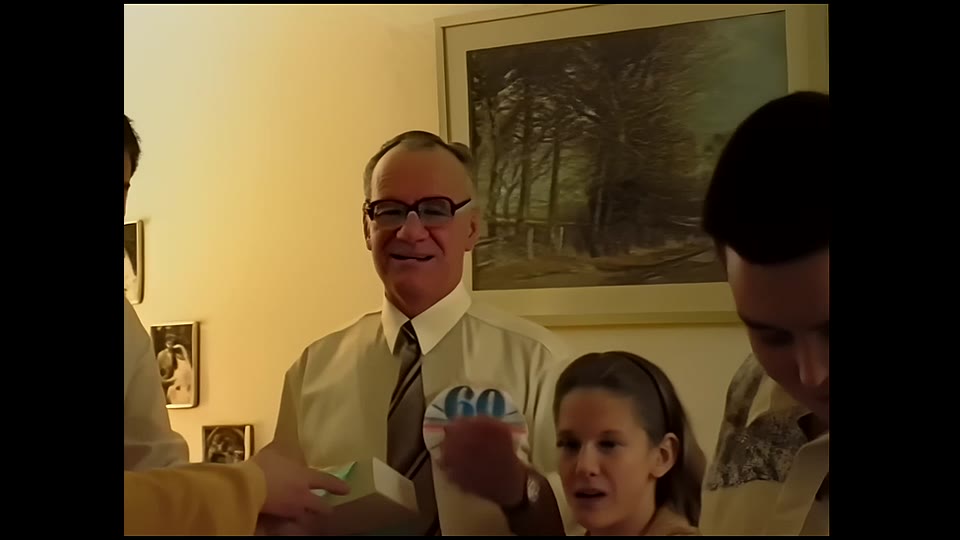

Alla on saman U-matic-ruudun matka neljän vaiheen läpi: halvasta kaappaimesta puhdistuksen ja AG-7350-toiston kautta valmiiseen 10-bit-masteriin. Jokainen vaihe lisää takaisin jotain, jonka edellinen heitti pois.
U-matic ja sticky-shed: milloin nauha pitää kuivata ennen toistoa
Monet 1970–80-luvun videonauhat — myös U-matic — kärsivät sidosaineen hydrolyysistä eli niin sanotusta sticky-shed-oireesta. Nauhan magneettikerroksen sidosaine imee kosteutta vuosikymmenten aikana, ja toistettaessa se tarttuu päähän, kitisee ja voi jättää jauhemaista jäämää. Tällaista nauhaa ei saa pakottaa soittimeen. Yksi väärä toisto kuluneella mekaniikalla voi naarmuttaa magneettikerroksen pysyvästi.
Laboratoriossa tunnistamme oireen ennen toistoa ja kuivaamme nauhan hallitusti (kontrolloitu lämpökäsittely) ennen kuin se koskettaa päätä. Vasta sen jälkeen nauha luetaan AG-7350:lla käsin kohdistetuin päin. Tämä on sama varovaisuusperiaate, jota KAVI (Kansallinen audiovisuaalinen instituutti) ja Yle Arkisto noudattavat omissa siirtoprosesseissaan — ja syy, miksi arvokasta laitosaineistoa ei kannata kokeilla kotikaappaimella.
Arkistostandardi: mihin pakkaamaton 10-bit tähtää
Ammattimainen U-matic-digitointi ei tähtää pieneen MP4-tiedostoon vaan arkistomasteriin, josta katselukopiot johdetaan. Av-aineiston säilytyksen viiteohje (Reto Kromer, avpres.net) ja FIAF-yhteensopivat laboratoriot määrittävät PAL-U-maticille tavoitteen: 768×576 kuvapistettä, Y'CbCr 4:2:2 Rec.601, 10-bittiä, lomitettu, noin 100 GB tunnissa pakkaamatonta (NTSC ~70 GB/h). Tämä on sama lähestymistapa, jolla KAVI ja Yle Arkisto säilyttävät kansallisesti merkittävää videoaineistoa FFV1/MKV-mastereina.
Pakkaamaton tallennus kuulostaa ylimitoitetulta, mutta sen pointti on yksinkertainen: pakkaus heittää pois tietoa, jota ei saa takaisin. Arkistomasteri tehdään kerran, ja siitä voi myöhemmin tehdä minkä tahansa katselu- tai jakelukopion ilman, että alkuperäistä nauhaa tarvitsee koskaan soittaa uudelleen. EachMomentilla toimitamme sekä FFV1/MKV-arkistomasterin että helppokäyttöisen Full HD MP4 -katselukopion, sekä halutessa pilvialbumin.
Mitä U-matic-arkistoissa tyypillisesti on — ja miksi sisältö kannattaa pelastaa nyt
Koska U-matic oli organisaatioiden formaatti, sen nauhoilta löytyy aineistoa, jota ei ole missään muualla. Tyypillisiä löytöjä laitos- ja yritysarkistoista ovat:
- Paikallis-TV:n ja yhteisötelevision lähetykset — uutisinsertit, haastattelut ja tapahtumataltioinnit, joita ei koskaan siirretty mihinkään muuhun formaattiin.
- Oppilaitosten opetusvideot — luennot, laboratoriodemonstraatiot ja koulutusmateriaalit 1970–90-luvuilta, usein edesmenneiden opettajien työtä.
- Yritysten esittely- ja koulutusfilmit — tehtaiden tuotantolinjat, tuotelanseeraukset ja sisäiset koulutukset, jotka dokumentoivat jo lopetettua toimintaa.
- Sairaaloiden ja virastojen koulutustallenteet — toimenpidedemonstraatiot ja perehdytysmateriaalit.
Aika ei ole näiden nauhojen puolella. Sidosaineen hydrolyysi etenee vuosi vuodelta, ja toimivat U-matic-dekit harvinaistuvat — Sony lopetti formaatin vuonna 2004 ja teknisen tuen vuonna 2016. Mitä kauemmin nauha odottaa, sitä todennäköisemmin se vaatii kuivauskäsittelyn ennen toistoa. Kansallisesti tai paikallisesti merkittävän aineiston kohdalla kannattaa harkita myös lahjoitusta arkistolle: KAVI ottaa vastaan audiovisuaalista kulttuuriperintöä, ja digitoitu master FFV1/MKV-muodossa on juuri se, mitä arkisto säilytykseen tarvitsee. Autamme mielellämme tuottamaan arkistokelpoisen siirron, jonka voi sekä säilyttää itse että luovuttaa arkistoon.
Onko laitos- tai yritysarkistossasi U-matic-nauhoja?
Tilaa ilmainen Muistojen laatikko, postita nauhat laboratorioomme, ja me luemme ne Panasonic AG-7350 -dekillä, vakautamme aikakantakorjaimella ja toimitamme arkistokelpoisen masterin. Suuret kokoelmat saavat määräalennuksen.
Katso U-matic-digitointi ja tilaa →Usein kysytyt kysymykset
Mitä U-matic-nauhojen digitointi maksaa?
EachMomentilla U-matic-digitointi alkaa 4,99 €/kasetti Full HD -katselukopiolla. Hintaan sisältyy ilmainen Muistojen laatikko vakuutetulla kuljetuksella molempiin suuntiin, ammattilaboratorion entisöinti ja pilvialbumi. Suuremmissa kokoelmissa määräalennukset laskevat yksikköhintaa jopa 43 %.
Voinko digitoida U-maticin itse kotona?
Käytännössä et laadukkaasti. U-matic vaatii ammattidekin (kuten Panasonic AG-7350), aikakantakorjaimen ja pakkaamattoman tallennusketjun. Halpa komposiittikaappain ilman aikakantakorjausta tuottaa rivitärinää ja vuotavaa väriä, ja saman nauhan resoluutio putoaa noin 320 rivistä noin 180 riviin. Lisäksi U-matic-dekit ovat harvinaisia ja kalliita huoltaa.
Miten tunnistan, onko nauhani Lo-band, High-band vai SP?
U-matic SP -kasetit on yleensä merkitty "SP"-tunnuksella, ja ne ovat vuodelta 1986 tai myöhemmin. High-band/BVU-nauhat ovat peräisin TV-asemien tuotannosta. Epäselvissä tapauksissa laboratorio tunnistaa variantin signaalista ja valitsee oikean dekin — sinun ei tarvitse tietää sitä etukäteen.
Nauhani on tahmea ja kitisee — onko se mennyttä?
Lähes ei koskaan. Tahmeus ja kitinä ovat sticky-shed-oireita (sidosaineen hydrolyysi). Älä soita nauhaa — yksi väärä toisto voi vahingoittaa magneettikerrosta. Laboratoriossa nauha kuivataan hallitusti ennen toistoa, minkä jälkeen valtaosa tällaisista nauhoista digitoituu onnistuneesti.
Millä formaatilla saan tiedostot?
Toimitamme arkistomasterin (FFV1/MKV, 10-bit 4:2:2, 768×576 PAL) ja helppokäyttöisen Full HD MP4 -katselukopion. Arkistomasteri tehdään pakkaamattomasta lähteestä, joten siitä voi myöhemmin johtaa minkä tahansa jakelukopion ilman alkuperäisen nauhan uudelleentoistoa.
Miksi U-matic-nauhoja on juuri yrityksillä ja laitoksilla?
U-matic oli liian kallis kotikäyttöön. Sitä käyttivät TV-asemat, oppilaitokset, sairaalat, kunnat ja yritykset koulutus-, uutis- ja esittelytuotantoon 1971–2004. Siksi U-matic-arkistot ovat tyypillisesti organisaatioiden hallussa, ja niiden sisältö on usein ainutkertaista.
Yhteenveto
U-matic on ammattiformaatti, jonka oikea digitointi vaatii ammattikaluston: Panasonic AG-7350 -dekin, DPS Reality -aikakantakorjaimen, Y/C-komponenttiketjun ja pakkaamattoman 10-bit 4:2:2 -tallennuksen. Halpa komposiittikaappain hukkaa lähes puolet saman nauhan kuvatiedosta — mittasimme noin 180 efektiivistä riviä laboratorioketjun noin 320:n sijaan. Tunnista variantti (Lo-band, High-band, SP) ennen digitointia, äläkä koskaan pakota tahmeaa nauhaa soittimeen.
EachMomentin laboratorio digitoi U-matic-nauhat arkistostandardin mukaan ja toimittaa sekä FFV1/MKV-arkistomasterin että Full HD -katselukopion. Tutustu U-matic-digitointipalveluumme ja katso hinnat, tai jos kokoelmassasi on muitakin formaatteja, videokasettien digitointi kattaa VHS:n, Betamaxin ja muut nauhat samalla broadcast-ketjulla. Lähisukulainen U-maticille on broadcast-formaatti Betacam, jonka luemme Sony UVW-1800 -dekillä. Isompien laitos- ja yritysarkistojen kohdalla kannattaa pyytää tarjous — kerro määrä ja variantit, niin laskemme yksikköhinnan määräalennuksineen.
