VHS-kuva rullaa ylös ja alas: miksi nauhurin tracking-säätö ei auta

Kun VHS-kuva rullaa ylös ja alas, televisio tai videokaappari menettää pystytahdistuksen. Ongelma on tahdistuksessa, ei kuvapäiden kohdistuksessa, joten videonauhurin tracking-säätö ei auta. Pystytahdistuksen katoaminen johtuu yleisimmin kuluneesta nauhasta ja sen vaurioituneesta ohjausraidasta, kopiosuojauksesta (Macrovision), väärästä värijärjestelmästä (NTSC) tai halvoista videokaappareista, joissa ei ole aikakantakorjainta. Rullaamisen ja tahdistusongelmat korjaa useimmissa tapauksissa ammattitason laitteisto, johon kuuluu aikakantakorjain (TBC) ja kuvamuisti (frame store), joka luo signaalin tahdistuksen kokonaan uudelleen ja vakauttaa kuvan.

Miksi kuva rullaa: pystytahdistus katoaa

Videokuva rakentuu peräkkäisistä kentistä. Eurooppalaisessa PAL-järjestelmässä videonauhuri toistaa 50 kenttää sekunnissa. Jotta televisio osaa piirtää kuvan oikein ruudulle, videolaitteen on lähetettävä sille tarkka tieto jokaisen kentän alkamisesta ja päättymisestä. Tämä tapahtuu pystytahdistuksen (vertical sync) avulla. Pystytahdistus on videosignaalissa oleva näkymätön sähköinen pulssi, joka kertoo näyttölaitteelle, milloin on aika aloittaa uuden kentän piirtäminen ruudun yläreunasta.

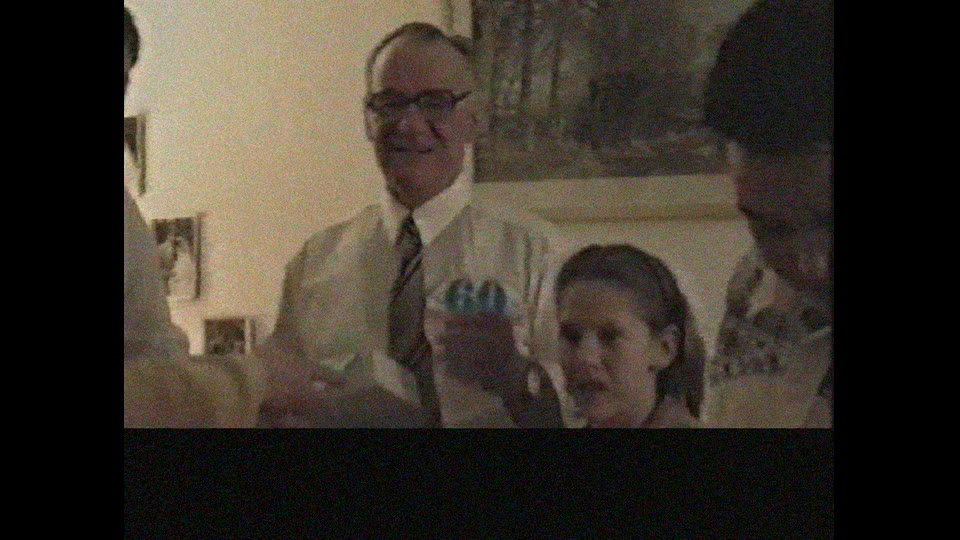

Kun kuva rullaa, televisio tai videokaappari menettää tämän elintärkeän pystytahdistuspulssin. Luku- tai tulkintavirheen vuoksi näyttölaite ei enää tiedä, mistä kohtaa kuva alkaa. Tällöin kuvan pystysuuntainen tyhjennysväli (vertical blanking interval) eli paksu musta vaakapalkki, joka normaalisti piilotetaan kuvaruudun ulkopuolelle, tulee näkyviin ja vaeltaa kuvan läpi. Vanhoissa kuvaputkitelevisioissa oli tätä varten fyysinen V-HOLD-säätö (pystypito), jolla katselija pystyi manuaalisesti lukitsemaan tahdistuksen. Nykyaikaiset taulutelevisiot ja edulliset videokaapparit sietävät huonosti epävakaata tahdistusta, ja siksi ne näyttävät jatkuvasti rullaavaa kuvaa tai katkaisevat signaalin kokonaan.

Tracking ja pystytahdistus ovat eri asioita

Videonauhurin etupaneelissa oleva tracking-säätö on tarkoitettu kuvapäiden kohdistamiseen. VHS-nauhan videoraita on tallennettu vinottain (helical scan). Kun nauha venyy iän myötä tai se toistetaan eri nauhurilla kuin millä se on tallennettu, videopäät eivät enää osu täydellisesti näille vinottaisille raidoille. Tracking-säätö siirtää kuvapäiden lukukohtaa suhteessa nauhan kulkuun, jotta lukupää pysyy tarkasti videoraidalla. Tracking ei luo puuttuvaa pystytahdistusta, joten se korjaa rullaamista vain harvoin: pahasti väärä tracking voi tosin saada kuvan hyppimään, koska tahdistus katkeilee päänvaihtokohdassa. Ensisijaisesti tracking poistaa vaakasuuntaiset juovat ja kohinan.

Oire	Mitä se tarkoittaa	Auttaako tracking?
Vaakasuorat kohinajuovat	Kuvapäät eivät osu vinottaisille videoraidoille.	Kyllä
Kuva rullaa ylös/alas	Pystytahdistus (vertical sync) on kadonnut tai heikko.	Ei
Musta palkki kulkee kuvan läpi	Kuvan pystysuuntainen tyhjennysväli näkyy tahdistuksen pettäessä.	Ei
Kuva tummuu ja kirkastuu jaksoittain (Macrovision)	Kaupallisen kasetin kopiosuojaus häiritsee television AGC-piiriä.	Ei
Kuva rullaa vain NTSC-kasetilla	Videonauhuri tai televisio ei tue 60 Hz kuvataajuutta.	Ei
Kuvan yläreuna taipuu/värisee (flagging)	Nauhan kireydestä johtuva vaakasuuntainen aikavirhe kentän alussa. Korjataan juova-TBC:llä.	Ei

Viisi syytä, miksi VHS-kuva rullaa

1. Kulunut, vaurioitunut tai venynyt nauha

Pystytahdistus on tallennettu itse vinoraitoihin videosignaalin mukana. Nauhan reunassa kulkee lisäksi ohjausraita (control track), jonka pulssien avulla nauhurin servo pitää vetoakselin ja päärummun oikeassa vaiheessa raitoihin nähden. Kosteassa säilytetyt, erittäin vanhat tai usein katsellut nauhat venyvät, ja niiden magneettinen signaali heikkenee. Heikko tahdistus vinoraidoissa ja vaurioitunut ohjausraita yhdessä saavat servon horjumaan: kuva hyppii, ja kun tahdistuspulsseja jää lukematta, televisio tai kaappari menettää lukituksen ja kuva alkaa rullata.

2. Kopiosuojaus (Macrovision) osto- ja vuokrakaseteissa

Monissa kaupallisissa elokuvakaseteissa on Macrovision-kopiosuojaus. Se lisää pystysuuntaiseen tyhjennysväliin ylimääräisiä tahdistus- ja AGC-pulsseja, joiden tarkoitus on sotkea tallentavan videonauhurin automaattinen tasonsäätö. Kuvaputkitelevisio ei yleensä välitä niistä, mutta DVD-tallentimet kieltäytyvät tallentamasta, ja osa USB-kaappareista ja taulutelevisioista reagoi kirkkauden sykkimisellä, rullaamisella tai lukituksen menetyksellä. Omat kotivideot eivät sisällä Macrovision-suojausta.

3. NTSC-nauhan toistaminen PAL-laitteistolla

Yhdysvalloista tai Japanista tuodut kasetit on tallennettu 525-juovaisella 60 Hz:n NTSC-normilla (tarkalleen 59,94 kenttää sekunnissa). Suomalainen PAL-järjestelmä käyttää 625 juovaa ja 50 kenttää sekunnissa. Pelkkä PAL-nauhuri näyttää NTSC-nauhasta yleensä kohinaa, mustavalkoista kuvaa tai rullaavaa kuvaa. Monet eurooppalaiset nauhurit osaavat toistaa NTSC:tä PAL60-muodossa, mutta jos televisio tai kaappari ei hyväksy 60 Hz:n signaalia, kuva rullaa. Varma ratkaisu on moninorminauhuri, joka käsittelee sekä PAL- että NTSC-signaalit oikein.

4. Halpa videokaappari ilman aikakantakorjainta (TBC)

Edulliset SCART-HDMI-adapterit ja halvat USB-videokaapparit on suunniteltu vakaalle, studiotasoiselle videosignaalille. Kun vanhan analogisen nauhan signaalissa on pienintäkin huojuntaa tai ajoitusvirhettä, edullinen kaappari menettää lukituksen. Ilman laitteistotason aikakantakorjainta videokaappari ei pysty vakauttamaan kuvaa, jolloin tuloksena on rullaava tai jatkuvasti katkeileva signaali. USB-videokaapparit ovat erittäin herkkiä kaikille signaalin epätäydellisyyksille.

5. Videonauhurin tekninen vika tai kuluminen

Itse toistolaite on usein syypää ongelmiin. Videonauhurin mekaniikka sisältää nauhaa ohjaavia tappeja (tape guides) sekä erillisen ääni-/ohjausraitapään (A/C head). Jos ohjausraitapää on likainen tai kulunut, se ei lue tahdistuspulsseja. Myös nauhan kireyttä säätelevät jarrut ja elektroniset komponentit, kuten virtalähteen kondensaattorit, menettävät tehoaan vuosikymmenten aikana. Jos ongelma johtuu nauhurista, kaikki kasetit rullaavat riippumatta nauhan kunnosta.

Kuusi turvallista askelta kotona

1. Kokeile laitteessa toista VHS-kasettia. Näin selvität välittömästi, onko vika tietyssä kasetissa vai itse nauhurissa.
2. Kokeile toistaa rullaava kasetti toisessa televisiossa tai toisen sisääntulon kautta. Paras testilaite on vanha kuvaputkitelevisio, joka sietää signaalivirheitä huomattavasti nykyaikaisia laitteita paremmin.
3. Tarkista kasetin etiketit. Jos kyseessä on ostettu elokuva (mahdollinen Macrovision) tai kasetissa lukee "NTSC" (yhdysvaltalainen julkaisu), rullaaminen johtuu formaatista tai kopiosuojauksesta.
4. Paina videonauhurin auto-tracking-painiketta tai säädä kohdistus manuaalisesti kerran keskikohtaan. Jos vaakasuorat juovat katoavat, mutta kuva rullaa yhä, vika on tahdistuksessa, eikä tracking auta.
5. Tarkista nauhurin valikot tai fyysiset kytkimet. Joissakin kalliimmissa S-VHS-laitteissa on erillinen "TBC"-, "DNR"- tai "Edit"-kytkin. Kytke TBC päälle ja tarkista, vakauttaako se pystytahdistuksen.
6. Lopeta kasetin katselu välittömästi, jos rullaaminen jatkuu. Älä toista rullaavaa nauhaa toistuvasti. Jos nauha vinkuu, takertelee tai jättää likaa videopäihin, laite vaurioittaa nauhaa fyysisesti.

Mitä laboratoriossa tapahtuu rullaavalle nauhalle

Kun kotikonstit on käyty läpi ja kuva rullaa edelleen, tarvitaan järeämpää teknologiaa. EachMomentin digitointilaboratoriossa tahdistusongelmien ratkaiseminen perustuu ammattilaistason signaalinkäsittelyyn. Prosessin ytimessä on kolme kriittistä laitetta: ensinnäkin toistolaitteena toimii Panasonic AG-1980P. Tämä ammattitason S-VHS-nauhuri sisältää sisäänrakennetun juova-TBC:n, ja sen huollettu servo ja ohjausraitapää lukevat venyneenkin nauhan vakaammin kuin kotinauhuri.

Laboratoriomme mittasi vuosina 2024–2026 yhteensä 384 suomalaista VHS-kasettia tällä samalla ketjulla (n=384). Niistä 91 % saatiin arkistotasoiseksi digitaaliseksi masteriksi, myös monet nauhat, jotka rullasivat kotinauhurissa. Ratkaiseva ero kotilaitteisiin on signaaliketjun toinen lenkki, erillinen DPS Reality TBC. Tämä laite toimii samanaikaisesti aikakantakorjaimena (time base corrector) sekä kuvamuistina (frame store). Se tallentaa jokaisen saapuvan videokentän hetkeksi muistiin ja lähettää sen eteenpäin uudella, puhtaalla tahdistuksella. Kun nauhan ajoitus horjuu, kuvamuisti toistaa tai ohittaa yksittäisen kentän hallitusti, jolloin kuva ei rullaa. TBC tarvitsee kuitenkin nauhalta edes heikon tahdistuksen, johon lukittua: täysin tyhjää kohtaa se ei pysty palauttamaan. Vakautettu signaali siirtyy Blackmagic DeckLink -kaapparikortille, joka tallentaa sen pakkaamattomana 10-bittisenä 4:2:2-signaalina ilman kaapparin omia pudotuksia.

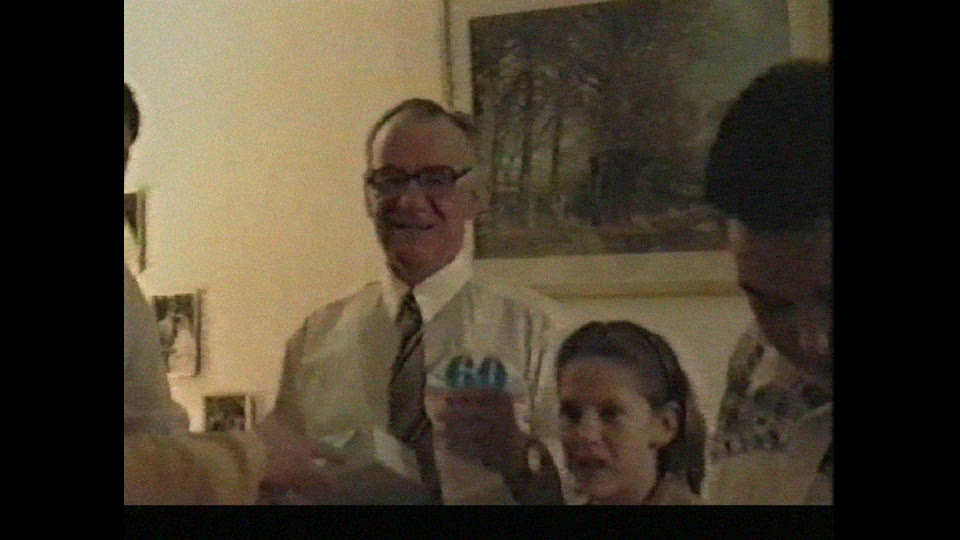

Panasonic AG-1980P

Ammattitason S-VHS-nauhuri, sisäänrakennettu TBC

Referenssinauhuri

• Toistaa VHS- ja S-VHS-nauhat
• Vakaampi ohjausraidan luku kuin kotinauhurissa
• Huollettu videopäärumpu

DPS Reality TBC

Erillinen aikakantakorjain ja kuvamuisti

Jokaisessa siirrossa

• Luo puhtaan uuden tahdistuksen
• Pysäyttää pystysuuntaisen rullauksen
• Korjaa juovien värinän

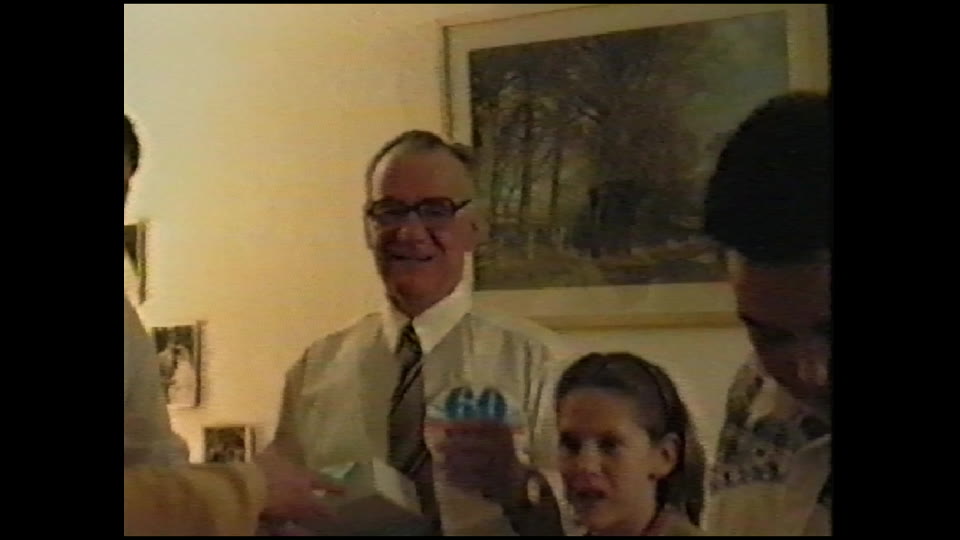

Blackmagic DeckLink

Pakkaamaton 10-bittinen 4:2:2-kaappaus

Kaappaus

• Ei pudota kuvia epävakaasta signaalista
• Säilyttää varjojen yksityiskohdat
• Ei reaaliaikaista MPEG-pakkausta

Kotinauhuri + USB-kaappari

Tyypillinen kotiketju

Vertailu

• Ei TBC:tä eikä kuvamuistia
• Tracking korjaa vain juovat
• Kaappari voi hylätä Macrovision-signaalin

Näiden erillisten TBC-laitteiden ja kuvamuistien hankkiminen kotikäyttöön on erittäin vaikeaa ja kallista, sillä kyseessä on tuotannosta poistunut ammattilaistekniikka. Jotkut harrastajat yrittävät ohjata rullaavan signaalin vanhan tallentavan DVD-soittimen läpi, toivoen sen vakauttavan tahdistuksen. Läpivienti toimii joskus kuvamuistin tapaan, mutta tulos vaihtelee laitteittain, se ei korjaa pahasti kulunutta nauhaa, ja Macrovision-suojatulla nauhalla tallennin voi kieltäytyä tallentamasta. Todelliseen ongelmanratkaisuun tarvitaan laitteisto, joka pystyy lukitsemaan pystytahdistuksen uudelleen ja estämään sen, että kuva hyppii ja tärisee. Laboratoriomme TBC-laitteisto tekee tarkalleen tämän.

Mitä siirto maksaa

Laadukas VHS-nauhojen digitointi ammattilaitteilla on yllättävän edullista. Hinta alkaa 11,25 € per kasetti, 50 % paljousalennuksella, kun tilauksessa on vähintään 80 tuotetta. Palvelumme toimii yksinkertaisella Muistojen laatikko -konseptilla. Tilaat laatikon, pakkaat kasetit turvallisesti sisään ja lähetät ne laboratorioomme. Kun käsittely on valmis, saat videosi digitaalisina tiedostoina.

Usein kysytyt kysymykset

Miksi VHS-kuva rullaa ylös ja alas?

Kuvan rullaaminen johtuu siitä, että videonauhuri, televisio tai videokaappari on menettänyt pystytahdistuksen. Ilman pystytahdistuspulssia näyttölaite ei tiedä, milloin videokenttä alkaa ja päättyy, jolloin kuva lähtee rullaamaan. Tämä on tyypillinen seuraus nauhan fyysisestä kulumisesta, vaurioituneesta ohjausraidasta tai puutteellisista digitointilaitteista.

Korjaako tracking-säätö rullaavan kuvan?

Ei korjaa. Tracking-säätö kohdistaa nauhurin kuvapäät lukemaan nauhan vinottaisia videoraitoja tarkasti. Sillä saadaan poistettua kuvan poikki kulkevat vaakasuorat kohinajuovat ja lumisade, mutta se ei palauta kadonnutta pystytahdistusta. Jos kuva rullaa, trackingin kääntäminen on hyödytöntä.

Miksi vuokrakasetti rullaa mutta omat videot eivät?

Vuokra- ja myyntikaseteissa on usein Macrovision-kopiosuojaus. Se on suunniteltu häiritsemään tallentavien laitteiden kirkkaudensäätöä, ja osa uudemmista televisioista ja kaappareista menettää siitä tahdistuksen. Kotivideoissa tätä tahallista signaalihäiriötä ei ole, minkä vuoksi ne toistuvat usein moitteettomasti laitteilla, jotka hylkäävät kaupallisen kasetin signaalin täysin.

Voiko USB-kaappari aiheuttaa rullaamisen?

Kyllä, edulliset USB-kaapparit ovat erittäin yleinen syy pystytahdistuksen menetykseen. Niissä ei ole aikakantakorjainta (TBC) eikä kuvamuistia, joten ne odottavat täydellistä signaalia. Kun analoginen nauha toistetaan, ajoituksessa on aina pientä heittoa, jonka vuoksi USB-kaappari menettää signaalin lukituksen ja alkaa näyttää rullaavaa kuvaa.

Pilaako rullaavan nauhan toistaminen kasetin?

Jos rullaaminen johtuu pelkästä yhteensopivuusongelmasta, kuten Macrovisionista tai puuttuvasta TBC:stä, toistaminen ei tuhoa nauhaa. Jos ongelma kuitenkin piilee likaisessa tai viallisessa videonauhurissa, toistuva kokeilu vaurioittaa nauhan pintaa ja ohjausraitaa entisestään.

Rullaako NTSC-kasetti aina PAL-laitteella?

Ei aina. Moni eurooppalainen nauhuri toistaa NTSC-nauhan PAL60-muodossa, ja jos televisio hyväksyy 60 Hz:n signaalin, kuva pysyy paikallaan. Jos nauhuri tai televisio ei tue NTSC:tä, kuva rullaa, on mustavalkoinen tai näkyy pelkkänä kohinana. Laboratoriossa NTSC-nauha toistetaan moninorminauhurilla.

Mikä ero on hyppivällä ja rullaavalla kuvalla?

Hyppivä kuva nykii hetkittäin mutta palaa paikalleen, ja syy on yleensä kulunut nauha tai servon horjuminen. Rullaava kuva valuu jatkuvasti ylös tai alas, ja musta tahdistuspalkki kulkee kuvan läpi, koska näyttölaite on menettänyt pystytahdistuksen. Molemmat korjaantuvat siirrossa useimmiten TBC:llä ja kuvamuistilla.
