Hi8 ja Video8 kuvan häiriöt: mistä vaakaviivat ja särö johtuvat?

Hi8- ja Video8-kuvan häiriöt ja viivat syntyvät useimmiten toistossa eivätkä nauhassa. Vaakaviivat, kohinavyö, kuvan yläreunan taipuminen ja kaappauksen repeily johtuvat tavallisesti likaisista kuvapäistä, 30 vuotta vanhasta kameran mekaniikasta, puuttuvasta aikakantakorjaimesta (TBC) ja keltaisesta komposiittikaapelista. Video8- ja Hi8-kameroissa ei ole tracking-säädintä: ne käyttävät automaattista ATF-raidanseurantaa, joten VHS-ohjeiden ”säädä trackingia” ei auta. Omassa testissämme samat 12 Hi8-kasettia antoivat videokameralla ja USB-kaappauslaitteella mediaanina noin 268 juovaa, mutta Sony EVO-9650 -dekillä ja TBC:llä noin 392 juovaa.

Tunnista häiriö: mitä viivat Hi8-kuvassa kertovat

Häiriön ulkonäkö kertoo, missä vika on. Katso, liikkuuko viiva, onko se aina samassa kohdassa ja toistuuko se jokaisella kasetilla. Jos sama häiriö näkyy kaikilla kaseteilla, vika on lähes varmasti kamerassa tai kaapeloinnissa.

Oire	Todennäköinen syy	Nauha vai toisto?	Mitä tehdä
Satunnaiset lyhyet valkoiset tai mustat viivat ja välähdykset	Dropoutit: irronnutta pinnoitetta tai likaa nauhassa ja kuvapäissä	Molemmat	Puhdistus ja dropout-kompensointi (DOC)
Kohinavyö, joka liikkuu tai pysyy paikallaan	Raidat eivät osu kohdalleen: nauha tallennettu toisella kameralla	Toisto	Huollettu dekki, jonka ATF lukitsee raidat
Koko kuva lumisateena, ääni kuuluu	Tukkeutunut kuvapää	Toisto	Lopeta toisto heti, ammattimainen puhdistus
Yläreuna taipuu, reunat tärisevät, kaappaus repeilee	Ajoitusvirhe kuluneesta mekaniikasta, ei TBC:tä	Toisto	Aikakantakorjain (TBC)
Värit vuotavat, reunoissa pistemäistä matelua	Komposiittikaapeli sekoittaa kirkkauden ja värin	Toisto	S-Video-liitäntä
Kapea häiriöraita aivan alareunassa	Kuvapäiden vaihtokohta (head switching)	Normaali signaalissa	Rajataan pois kaappauksessa
Viivat vain tietyssä kohdassa nauhaa	Ryppy, venynyt nauha tai home	Nauha	Tarkastus ennen toistoa, ei pakottamista
Pelkkää kohinaa tai musta kuva, vaikka nauha kulkee	Digital8-tallenne Video8- tai Hi8-kamerassa	Väärä laite	Toisto Digital8-yhteensopivalla laitteella

Miksi Hi8-kamerassa ei ole tracking-säätöä

VHS-nauhurissa on erillinen ohjausraita ja tracking-säädin, jolla kohinavyön voi siirtää pois kuvasta. Video8 ja Hi8 toimivat toisin. Niissä ei ole lineaarista ohjausraitaa. Sen sijaan jokaiselle vinolle kuvaraidalle on tallennettu yksi neljästä pilottiäänestä, jotka vuorottelevat raidalta toiselle. ATF-järjestelmä (Automatic Track Finding) vertaa viereisten raitojen pilottiääniä ja ohjaa nauhan kulkua niiden erotaajuuksien perusteella.

Siksi useimmissa Video8- ja Hi8-kameroissa ei ole tracking-nappia ollenkaan. Kun ATF ei saa raitoja lukittua, syy on mekaaninen: kuluneet rullat, väsynyt nauhan kireys tai kuvapäiden geometria, joka poikkeaa tallentaneesta kamerasta. Kotona tätä ei korjata säätämällä. Huollettu dekki, jonka mekaniikka on kunnossa, lukitsee raidat itse.

Viisi yleisintä syytä vaakaviivoihin ja säröön

1. Likaiset tai kuluneet kuvapäät

Kuvapäät lukevat nauhaa mikrometrien tarkkuudella. Pienikin kerrostuma irronnutta pinnoitetta riittää tuottamaan viivoja, kohinaa ja lopulta koko kuvan lumisateen. Kuluneet päät antavat heikon signaalin, jolloin kuva on rakeinen ja viivoja tulee jatkuvasti.

Pää voi tukkeutua kesken kasetin. Jos kuva muuttuu yhtäkkiä lumisateeksi ja ääni jatkuu, pysäytä toisto. Jokainen kierros likaisilla päillä hankaa nauhaa.

2. Metallipartikkelinauhan irtoava pinnoite

Video8 ja Hi8 käyttävät metallipartikkelinauhaa, ja Hi8:lle on lisäksi metallihöyrystetty (ME) nauha. Hi8 tallentaa kirkkauden korkeammalle kantoaallolle ja siksi enemmän yksityiskohtia, mutta vanhetessaan ohut metallipinnoite voi irrota. Irronnut aines näkyy lyhyinä valkoisina viivoina ja päätyy samalla kuvapäihin.

Kun pinnoite on fyysisesti poissa, tietoa ei voi lukea takaisin. Dropout-kompensointi peittää puuttuvan juovan edellisen juovan tiedolla, mikä tekee virheestä lähes näkymättömän.

3. Ajoitusvirhe ja puuttuva TBC

Analoginen videosignaali ei koskaan tule nauhalta täysin tasaisessa tahdissa. Kuluneet hihnat ja rullat lisäävät vaihtelua. Televisio sietää sitä, mutta tietokoneen kaappauslaite ei: se pudottaa kuvia, kuvan yläreuna taipuu ja reunat tärisevät.

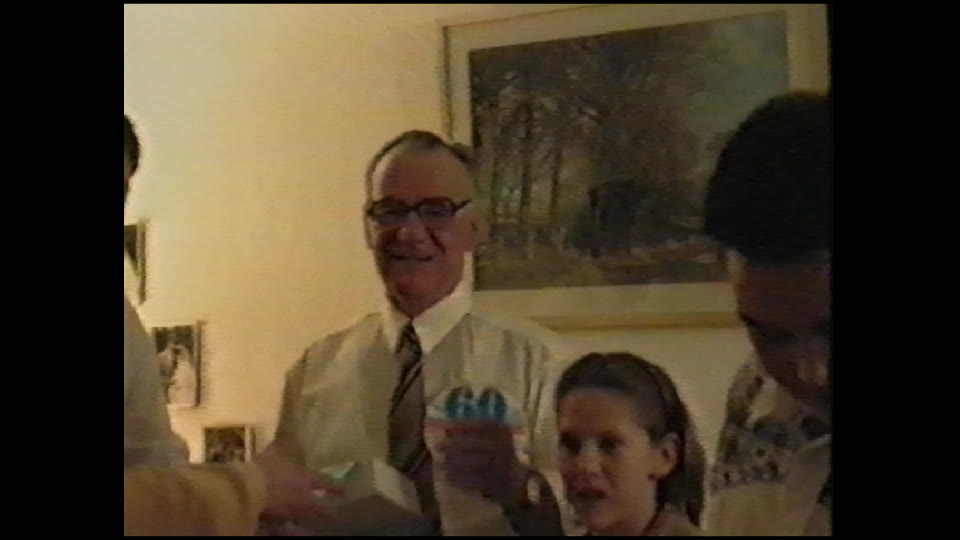

Aikakantakorjain (TBC) tallentaa jokaisen juovan muistiin ja lähettää sen eteenpäin tasaisessa tahdissa. Halvoista ketjuista tämä vaihe puuttuu kokonaan.

4. Komposiittikaapeli ja halpa USB-kaappauslaite

Keltainen RCA-liitin kuljettaa kirkkauden ja värin samassa johdossa. Kun ne erotetaan taas toisistaan, reunoihin syntyy pistemäistä matelua ja sateenkaarisäröä, ja Hi8:n tarkkuudesta katoaa merkittävä osa. S-Video pitää kirkkauden ja värin erillään koko matkan.

Halpa USB-kaappauslaite pakkaa kuvan lisäksi heti 8-bittiseksi tiedostoksi. Jokainen viiva ja nykäys tallentuu pysyvästi.

5. Väärä formaatti tai toisella kameralla tallennettu nauha

Video8-, Hi8- ja Digital8-tallenteet ovat samanlaisissa 8 mm -kaseteissa, sillä Digital8 tallentaa Hi8-nauhalle. Suomalaisessa 168 kasetin aineistossamme 22 % kaseteista, jotka asiakas oli merkinnyt yhdeksi 8 mm -formaatiksi, osoittautui toiseksi. Digital8-tallenne näkyy Video8- tai Hi8-kamerassa pelkkänä kohinana tai mustana kuvana, ja Hi8-tallenne ei toistu Video8-kamerassa. Lue lisää Video8- ja Digital8-kasettien erottamisesta.

Myös toisella kameralla tallennettu nauha voi näyttää kohinavyön, koska kuvapäiden geometria vaihtelee yksilöittäin. Vika ei ole nauhassa.

Testasimme: sama kasetti, kaksi toistoketjua

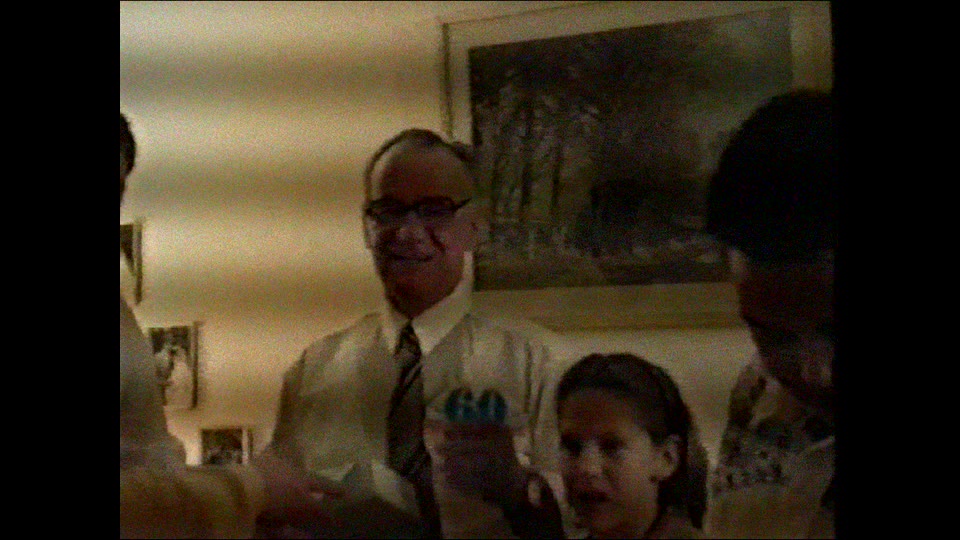

Kaappasimme 12 Hi8-kasettia kahdesti. Ensin alkuperäisellä videokameralla komposiittilähdön ja USB-kaappauslaitteen kautta, sitten Sony EVO-9650 -dekillä S-Videon, DPS Reality TBC:n ja Blackmagic DeckLink 10-bit -kortin kautta. Mittasimme tehollisen vaakaresoluution TV-juovina nauhan alun testisignaalista ja kuvasisällön yksityiskohdista sekä laskimme silmin näkyvät katkot ja ajoitusnykäykset minuuttia kohden. Kumpikin kaappaus tehtiin samasta kohdasta nauhaa.

Kameraketju antoi mediaanina noin 268 juovaa ja 19 näkyvää katkoa minuutissa. Dekkiketju antoi noin 392 juovaa ja 2 katkoa minuutissa. Hi8-formaatin katto on noin 400 juovaa, Video8:n noin 240. Toisin sanoen kameraketju hukkaa noin kolmanneksen Hi8:n tarkkuudesta ja vie kuvan lähes Video8:n tasolle. Yksityiskohtaisempi vertailu: EVO-9650 vai halpa videokaappari näyttää eron kuvina.

Kameraa ei useimmiten edes ole. Suomalaisessa aineistossamme (168 Video8-, Hi8- ja Digital8-kasettia, 2024–2026) 71 % tilauksista saapui ilman toimivaa toistokameraa.

Mitä voit tehdä kotona ja mitä kannattaa välttää

1. Tunnista formaatti. Etsi kasetista ja kamerasta Hi8-, Video8- tai Digital8-logo.
2. Tarkista kasetti silmämääräisesti. Katso ikkunasta, onko nauhassa valkoista hometta, ryppyjä tai löysää kelausta.
3. Kelaa kerran päästä päähän. Se tasaa vuosia paikallaan olleen kelan kireyden.
4. Käytä puhdistuskasettia kerran. Toistuva käyttö kuluttaa kuvapäitä.
5. Valitse S-Video. Jos kamerassa on S-Video-lähtö, käytä sitä keltaisen RCA-liittimen sijaan.
6. Lopeta, jos kuva ei parane. Viivojen jatkuminen kertoo mekaanisesta viasta, jota toistaminen vain pahentaa.

Älä tee näin

• Älä puhdista kuvapäitä vanupuikolla tai alkoholilla. Kuidut tarttuvat pyörivään rumpuun ja voivat katkaista pään.
• Älä avaa kasettia.
• Älä kelaa homeista nauhaa toistuvasti. Home leviää kuvapäihin ja seuraaviin kasetteihin.

Näin laboratoriossa poistetaan toistosta johtuvat häiriöt

Jokainen kasetti tarkastetaan ensin: formaatti, home, rypyt ja liitokset. Nauhareitti puhdistetaan. Toisto tapahtuu huolletulla Sony EVO-9650 -dekillä, jonka S-Video-lähtö vie signaalin DPS Reality -aikakantakorjaimeen. TBC tasaa ajoituksen ja dropout-kompensointi peittää yksittäiset puuttuvat juovat. Blackmagic DeckLink tallentaa kuvan 10-bittisenä 4:2:2-signaalina ilman reaaliaikaista pakkausta. Lopuksi alareunan kuvapäiden vaihtokohta rajataan pois. Lisää siitä, miksi Hi8 ja Video8 vaativat erikoisdekin.

Rajat on syytä sanoa suoraan. Jos pinnoite on irronnut nauhasta, kyseinen kohta jää virheelliseksi. Toistosta syntyvät viivat sen sijaan katoavat. Samassa 168 kasetin aineistossa 89 % kaseteista, jotka tulivat meille merkinnällä ”ei toistu”, saatiin puhtaaksi siirroksi.

Sony EVO-9650

Ammattitason Hi8/Video8-dekki S-Video-lähdöllä

Toisto

• Lukee Hi8- ja Video8-kasetit huolletulla mekaniikalla
• S-Video: kirkkaus ja väri erillään
• Mediaani ~392 juovaa testissämme, kameralla ~268

DPS Reality TBC

Ulkoinen aikakantakorjain

Jokaisessa siirrossa

• Korjaa ajoitusvärinän, joka aiheuttaa tärinää ja repeilyä
• Antaa kaappauskortille vakaan signaalin
• Vaihe, jonka halpa ketju ohittaa

Blackmagic DeckLink 10-bit

4:2:2-kaappauskortti

Kaappaus

• 10-bit 4:2:2 eikä 8-bit 4:2:0
• Säilyttää värit ja varjojen yksityiskohdat
• Ei reaaliaikaista MPEG-pakkausta

Hi8-kamera + USB-kaappauslaite

Tee se itse -reitti

Halpa reitti

• Kuvapäät ja rullat yli 30 vuotta vanhoja
• Ei TBC:tä: jokainen viiva päätyy tiedostoon
• Testissä mediaani 19 katkoa minuutissa

Nauhan tarkastus ja puhdistus

Ennen toistoa

Jokaiselle kasetille

• Homeen, ryppyjen ja liitosten tarkistus
• Nauhareitin puhdistus
• Video8 / Hi8 / Digital8 -tunnistus

Muistojen laatikko

Näin kasetit kulkevat laboratorioon ja takaisin

Mukana tilauksessa

• Valmiiksi maksettu kuljetus
• Pakkaa kasetit kotona
• Alkuperäiset palautetaan

Mitä Hi8-kasettien digitointi maksaa

Hi8-kasettien digitointi maksaa alkaen 11,25 € kasetilta. Video8-, Hi8- ja Digital8-kaseteilla on sama kappalehinta, joten sinun ei tarvitse tietää formaattia etukäteen. Tunnistamme sen laboratoriossa. Digital8-nauhat siirretään digitaalisesti, katso Digital8-nauhojen siirto.

Tilaus alkaa Muistojen laatikosta: tilaat laatikon kotiin, pakkaat kasetit ja lähetät ne laboratorioon. Saat tiedostot ja alkuperäiset kasetit takaisin.

Usein kysytyt kysymykset

Miksi Hi8-kuvassa on vaakaviivoja?

Useimmiten syy on toistossa: likaiset kuvapäät, kulunut mekaniikka, puuttuva aikakantakorjain tai komposiittikaapeli. Vain lyhyet satunnaiset valkoiset viivat johtuvat yleensä nauhasta, kun pinnoitetta on irronnut.

Voiko Hi8-kameran trackingia säätää?

Ei useimmissa kameroissa. Video8 ja Hi8 käyttävät automaattista ATF-raidanseurantaa, joka perustuu raidoille vuorotellen tallennettuihin neljään pilottiääneen. Jos ATF ei lukitse raitoja, vika on mekaaninen.

Ovatko viivat pysyvästi nauhalla?

Toistosta syntyvät viivat eivät ole nauhalla, ja ne katoavat huolletulla dekillä. Pysyviä ovat vain kohdat, joista magneettinen pinnoite on fyysisesti irronnut. Dropout-kompensointi peittää ne lähes näkymättömiksi.

Poistaako puhdistuskasetti viivat?

Se voi poistaa kevyen lian kuvapäistä. Käytä sitä kerran. Jos viivat jatkuvat, kamerassa on mekaaninen vika tai kuluneet päät, eikä toistuva puhdistus auta.

Mikä on kuvan alareunan häiriöraita?

Se on kuvapäiden vaihtokohta, joka kuuluu kaikkeen analogiseen videoon. Televisio piilottaa sen reunan alle, tietokone näyttää sen. Ammattimaisessa digitoinnissa raita rajataan pois, koska TBC ei poista sitä.

Kannattaako Hi8-kasetti digitoida videokameralla itse?

Testissämme kameraketju tuotti mediaanina 268 juovaa ja 19 katkoa minuutissa, dekkiketju 392 juovaa ja 2 katkoa. Kameralla saat katseltavan kopion, mutta menetät noin kolmanneksen Hi8:n tarkkuudesta ja jokainen toistoviiva tallentuu tiedostoon.
