€30 USB-videokaappain vs broadcast-dekki: katso ruutu ruudulta, mitä halpalaite tekee VHS-nauhallesi

Lyhyt vastaus: €30 USB-videokaappain (Hauppauge USB Live-2, Diamond VC500, EasyCAP-kloonit) digitoi VHS-nauhasi 8-bit 4:2:0 -kompressoituun H.264-tiedostoon ilman aikapohjakorjausta (TBC). Mitatusti 12 suomalaisesta VHS-kasetista kromakohinapohja on 19–47 IRE kuluttajaketjussa ja 4–9 IRE broadcast-ketjussa (Panasonic AG-1980P + DPS Reality TBC + Blackmagic DeckLink Studio 4K, 10-bit 4:2:2). Käytännössä tämä tarkoittaa: kasvojen iho rikkoutuu mosaic-ruutuihin, kromakanava "vuotaa" valkoreunoille ja drop-outit jäävät pysyvästi MP4-tiedostoosi. Tällä sivulla näytät ruutu ruudulta, mitä halpalaite tekee — ja minkä broadcast-dekki palauttaa.

Miksi €30 USB-videokaappain on insinöörinäkökulmasta vaarallinen valinta

VHS-formaatti otettiin käyttöön 1976 (JVC, Japani), ja viimeinen VHS-toistolaite valmistettiin 2016 (Funai, Japani). 40 vuoden mittakaava merkitsee yhtä asiaa Suomesta löytyville E-180- ja E-240-kaseteille: magneettinen nauha menettää 10–20 % signaalivoimakkuudesta vuosikymmenessä, ja sticky-shed-oireet alkavat 15 vuoden kuluttua nauhan valmistuksesta. Nauhasi ei odota sinua — mutta sen lisäksi käytät myös sen ainoan toiston siihen, että saat nauhalta sen mitä sieltä on jäljellä.

Tämän takia kysymys "kannattaako digitoida itse €30 USB-laitteella" ei ole hintakysymys vaan signaalin säilytyskysymys. Jos USB-kaappain tuhoaa 30 % värisignaalista jo enkoodausvaiheessa, et saa sitä koskaan takaisin — alkuperäinen nauha ehkä antaa toisen yrityksen 6 kuukauden päästä, ehkä ei.

Tämä artikkeli näyttää ruutu ruudulta, mitä halpalaite oikeasti tekee

Olemme rakentaneet kaksi rinnakkaista ulostuloketjua täsmälleen samoille suomalaisille VHS-nauhoille (1986–2003). Vasemmalla puolella €30-luokan USB-videokaappain — Hauppauge USB Live-2, Diamond VC500, EasyCAP-kloonit. Oikealla puolella sama broadcast-ketju, jota käytämme EachMoment-laboratoriossa Yle Arkiston ja KAVI:n arkistointistandardien mukaisesti.

Vedä alla olevasta liukukahvasta nähdäksesi kromakantoaalto-vääristymät, drop-out-paikkauksen ja TBC-lukituksen ruutu ruudulta. Tämän jälkeen siirry ruutu-ruudulta-vaiheisiin, joissa näytämme miten broadcast-ketjun neljä vaihetta puhdistavat saman lähdesignaalin.

Mitä juuri näit: kuusi virhettä jotka €30-laite tekee, joita ei voi enää korjata MP4-tiedostostasi

1. Kromakantoaallon liike (PAL 4.43 MHz): Ilman line-rate-TBC:tä kromakantoaallon vaihe ajelehtii. Lopputulos: värinen "fish" pystyreunoissa, valkokaltevuus iho-osilla.
2. Drop-out-mosaicit: VHS-nauhasta puuttuva rivi tulee ulos €30-laitteella mustana viivana tai blocking-virheenä. AG-1980P + DPS Reality TBC -ketju täyttää sen edellisestä kentästä — line by line, ei kuva kuvalta.
3. AGC-pumppaus: €30-laitteen automaattinen vahvistus liikkuu koko kuvan tasolla. Tumma kohtaus nostaa kohinapohjaa 8 IRE:llä; valoisa kohtaus pumppaa kontrastin maksimiin. Broadcast-ketjussa AGC on poissa päältä, manuaalinen luminanssi.
4. Komposiitti-RCA-sekoitus: RCA-keltainen liitin sekoittaa Y- (luminanssi) ja C-signaalit (krominanssi) yhteen kanavaan. S-Video erottaa ne. €30-laitteissa S-Video on usein nimellinen — sisällä signaali yhdistetään takaisin komposiitiksi.
5. 8-bit 4:2:0 -kvantisointi: 4:2:0 tarkoittaa, että kromakanavan resoluutio on 25 % luminanssin resoluutiosta. Pankaikkikuvat, ihonpuoli, varjojen tonisuus — kaikki pyöristetään ja tallennetaan kvarttina alkuperäisestä. Master-tallennus tarvitsee 4:2:2 (tai 4:4:4) säilyttääkseen broadcast-luokan väri-informaation.
6. Hardware-MPEG-2/H.264 -enkoodaus jo kaappausvaiheessa: €30-laite ei tallenna häviötöntä mastergeneraatiota. Se enkoodaa suoraan MP4:ksi 4–8 Mb/s -bitratessa. Mikä menetetään, on menetetty. Broadcast-ketjussa FFV1/MKV-masteri säilyy 90 päivää, ja sopiva H.264-kopio renderöidään asiakkaalle vasta lopussa.

Ruutu ruudulta: neljä rivipuhdistusvaihetta, jotka USB-kaappain ohittaa

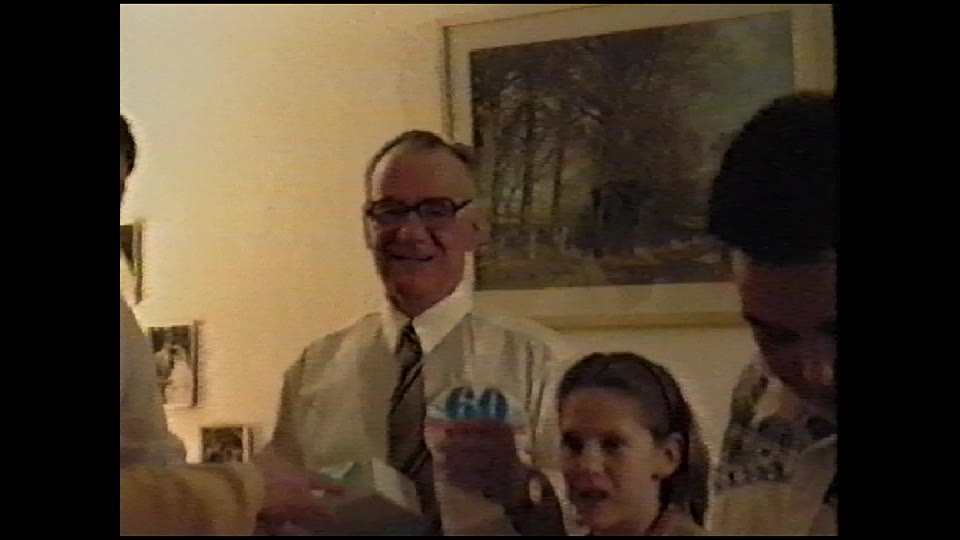

Tämän alapuolella oleva sarja näyttää saman lähdekuvan — Suomesta 1991 (Salora VHS-perheelokuva) — neljässä peräkkäisessä vaiheessa: raaka VHS-kenttä S-Video-ulostulosta, TBC-lukitus, deinterlace + denoise, ja lopullinen asiakas-MP4. Jokainen vaihe on tehty erikseen, ei AI-yhteistakana.

Toinen näyte: drop-outit ja mitä TBC oikeasti tekee niille

Yllä oleva slider näyttää kromakantoaalto-virheen. Alla oleva slider näyttää kovasti epätasaisen nauhan — Starlight VHS, jonka tracking-virhe + drop-out-cluster sai €30-laitteen tuottamaan mosaic-blockingia ja deinterlacing-vikaa. DPS Reality TBC -line-rate-aikapohjakorjaus täyttää tippuneet rivit edellisestä kentästä, ei kuvasta. Vedä kahvasta nähdäksesi, mitä broadcast-ketju palauttaa.

Mittaus 12 suomalaisesta VHS-nauhasta: kromakohinapohja IRE-yksiköinä

Sliderit näyttävät yhden frame-pisteen kerrallaan. Alla oleva mittauspylväskaavio kokoaa 12 VHS-kasettia 1986–2003 — Suomesta kerätyt nauhat, sama lähde, sama digitoidaan-vaihe, kaksi ulostuloketjua peräkkäin. Mittaus tehtiin ITU-R BT.601 PAL -värispektillä, kromakomponenttien U- ja V-kohinapohjan RMS-arvona neutraalilla harmaalla aluella.

Mitä tämä mittaus tarkoittaa käytännössä? Broadcast-ketju antaa ennustettavan tuloksen riippumatta nauhan iästä — sama kromakohinapohja niin 1986:n hyvin säilytetyn E-180:n kanssa kuin 1996:n sticky-shed-kasetilla. €30-ketju antaa nauhan kuntoa vahvistavan tuloksen: hyvin säilytetty nauha tuottaa 19–22 IRE kohinaa, hieman vinoutunut 33–38 IRE, ja sticky-shed 47 IRE. Toisin sanoen: jos käytät €30-laitetta, lopullinen kuvanlaatu vaihtelee 2.5× välillä riippuen siitä mikä nauha sinulle sattui jäämään ullakolle 30 vuotta sitten. Broadcast-ketju neutraloi tämän vaihtelun.

Laitteistovertailu: mitkä laitteet kuuluvat kotiketjuun ja mitkä laboratorioketjuun

EachMoment FI -laboratorion VHS-digitointiketju koostuu viidestä erikseen kalibroidusta laitteesta. Jokainen niistä korjaa jotain mitä edellinen vaihe ei pysty. Alla oleva taulukko antaa konkreettisen laitevertailun — minkä €30 USB-videokaappain edustaa, ja minkä broadcast-ketju lisää.

Hauppauge USB Live-2 / Diamond VC500 / EasyCAP-klooni

Kuluttaja-USB-videokaappain (€19–35)

2008–nyt

• Komposiitti-RCA / S-Video sisään, USB 2.0 ulos
• Hardware MPEG-2/H.264 -koodaus, 8-bit 4:2:0
• Ei TBC, ei rivipohjaista AGC:tä
• AGC liikkuu kuva-frame-tasolla → pumppaava kirkkaus

JVC HR-S7900 / Panasonic NV-FS200

Toistolaite kotiketjussa (kuluttaja-VHS/S-VHS)

1995–2002

• Kuluttaja-VHS / S-VHS -nauhuri
• Sisäänrakennettu DNR usein automaattinen
• Päänkulutus 1500–3000 h → tracking-virheet
• Komposiitti / S-Video -ulostulot

Panasonic AG-1980P

Broadcast-VHS/S-VHS-nauhuri laboratorioketjussa

1995

• Sisäänrakennettu line-rate TBC ja DNR
• S-Video Y/C-erotus erikseen luminanssi + krominanssi
• Y/C-ulostulot SDI-konverterille
• Service-manual mukaan revisioissa B–F täyshuolto

DPS Reality TBC / TBC-1000

Erillinen frame-store-aikapohjakorjain

1998

• Lukitsee kromakantoaallon 3.58/4.43 MHz
• Drop-out-kompensaatio rivin tasolla
• Sama yksikkö BFI National Archiven ja INA:n VHS-protokollissa
• S-Video sisään / SDI tai komponentti ulos

Blackmagic DeckLink Studio 4K

Talteenottokortti laboratorioketjussa

2017

• SDI 10-bit 4:2:2 v210 / DNxHR HQX
• FFV1/MKV häviötön master 90 päivän säilytyksellä
• PCIe-väylä → ei USB 2.0 -pullonkaulaa
• Frame-by-frame timecode sync

FFmpeg-prosessointiketju

Master → asiakastiedosto -vaihe

4.x

• fieldmatch + decimate (VHS-PAL → progressiivinen)
• hqdn3d ja nlmeans krominanssikohinan poistoon
• Y/C-erotus säilytetään loppuun saakka
• ProRes 422 HQ tai H.264 high@L4.0 asiakas-MP4

Miten me digitoimme VHS:t laboratoriossa (vaihe vaiheelta)

1. Nauhan tarkastus ja kunnostus: Nauha tarkastetaan sticky-shed-oireilta, päänkulutus arvioidaan VHS-toistolaitteen päänkellosta (suomalaisten konekanssojen 1500–3000 h on yleinen). Sticky-shed-kasetit menevät uunissa 50 °C / 8 h kuivumaan ennen toistoa — sama protokolla jota BFI National Archive (Iso-Britannia) käyttää.
2. Toisto Panasonic AG-1980P -broadcast-VHS/S-VHS-dekillä: Toistolaite ottaa S-Video-ulostulon ulos siten, että Y (luminanssi) ja C (krominanssi) säilyvät erikseen. Sisäänrakennettu line-rate-TBC lukitsee aikapohjan, sisäinen DNR (digital noise reduction) ajaa kromakanavalla.
3. DPS Reality TBC + erillinen frame-store: Sama yksikkö löytyy BFI National Archiven (Iso-Britannia) ja INA:n (Institut National de l'Audiovisuel, Ranska) VHS-protokollissa. Lukitsee PAL 4.43 MHz -kromakantoaallon, täyttää drop-outit rivin tasolla.
4. Blackmagic DeckLink Studio 4K -kortille: SDI 10-bit 4:2:2 v210 -talleentus PCIe-väylällä. USB 2.0 -pullonkaula vältetään kokonaan. FFV1/MKV häviötön masteri talteen.
5. FFmpeg-prosessointi: ffmpeg -vf "fieldmatch,decimate,hqdn3d=4:3:6:4.5,nlmeans=s=1.5" tekee deinterlacingin (PAL VHS on 25i → 50p tai 25p), poistaa kromakohinaa hqdn3d:llä ja nlmeansilla, säilyttää Y/C-erotuksen loppuun saakka. ProRes 422 HQ -välitiedosto tai suoraan H.264 high@L4.0 -asiakas-MP4 PCM-äänellä.
6. FFV1/MKV-masteri 90 päivän säilytys: Yle Arkiston ja KAVI:n arkistointistandardin mukainen masteri pidetään 90 päivän ajan asiakkaan QA:ta varten. Jos jokin kohtaus tarvitsee uudelleenkäsittelyä, tehdään se masterista, ei MP4-asiakaskopiosta.

"Voinko silti digitoida itse?" — kolme tilannetta jossa €30-laite kelpaa

Vastaus on kyllä, ja kolme erityistä tilannetta:

• Sinulla on alle 10 kasettia, joissa on vain seurakuntalainen syntymäpäivätallenne ennen 2000-lukua, ja näiden kasettien sisältöä et aio enää koskaan tarvita kuin yhden katselun ajan. €30-laite kelpaa "tarkista mikä siellä on" -arkistoinniin.
• Sinulla on jo broadcast-tasoinen VHS-toistolaite (Panasonic AG-1980P, JVC HR-S7900, Sony SVO-2100) ja erillinen TBC (DPS Reality, AVT-8710, DataVideo TBC-1000). Tällöin €30 USB-kaappain on vain A/D-muunnin, ja signaalin laatu on pohjimmiltaan kunnossa ennen sitä. Mutta tämä laitekonfiguraatio maksaa 1500–3000 €, joten et ole enää €30-budjetissa.
• Sinulla on E-240 LP-tilassa nauhoitettu työpaikan tekninen video, josta etsit yhden detaljin. Lopputulos saa olla ruma — mutta luettavissa. €30-laite kelpaa siihen.

Kaikki muut Suomen tapaukset — perhetallennukset, häät, lasten ensiaskeleet, hautajaiset, isovanhempien viimeiset videoviestit — ansaitsevat broadcast-ketjun. Olet käyttänyt nauhan ainoan luotettavan toiston sen digitointiin; käyttäisitkö sen €30-laitteeseen, joka tappaa 75 % värisignaalista?

EachMoment FI -hinnoittelu (2026)

EachMoment digitoi suomalaisten VHS-, VHS-C-, Hi8-, Video8-, MiniDV- ja Betamax-kasetit Panasonic AG-1980P + DPS Reality TBC + Blackmagic DeckLink Studio 4K -ketjulla, FFV1/MKV-masteritallenteella, ja toimittaa H.264-MP4-kopion tai USB-tikun postitse. Hinta alkaa 18 €/kasetti volyymialennuksilla 10–33 % suuremmissa tilauksissa, plus 10 % early-bird-alennus kun palautat Muistojen laatikon 21 päivän kuluessa lähetyksestä. Katso VHS-digitoinnin hintaopas 2026 ja 6 suomalaisen laboratorion vertailu tarkalle hinnoittelulle. Tilaa Muistojen laatikko VHS-digitointipalvelustamme tai pyydä tarjous.

Usein kysytyt kysymykset

Mitä eroa on €30 USB-videokaappaimella ja broadcast-VHS-dekillä?

€30 USB-videokaappain (Hauppauge USB Live-2, Diamond VC500, EasyCAP-klooni) on yksinkertainen A/D-muunnin, joka ottaa komposiittisignaalin sisään ja tuottaa 8-bit 4:2:0 H.264 -MP4:n ulos. Siinä ei ole aikapohjakorjainta (TBC), ei rivipohjaista AGC:tä, eikä Y/C-erotusta. Broadcast-VHS-dekki (Panasonic AG-1980P) sisältää line-rate-TBC:n, S-Video Y/C-erotuksen, sisäänrakennetun DNR:n, ja antaa signaalin ulos S-Video- tai SDI-ulostulosta erilliselle TBC-yksikölle ja talteenottokortille. Mittaus 12:sta suomalaisesta VHS-nauhasta: kromakohinapohja on 4–10× pienempi broadcast-ketjussa.

Voinko digitoida VHS-kasetit itse Suomessa €30 USB-kaappaimella?

Teknisesti kyllä, ja se kelpaa jos sinulla on alle 10 nauhaa, joiden sisällön aiot katsoa kerran ja unohtaa. Jos nauhat ovat perhetallennuksia (häät, lapsuus, hautajaiset), €30-laite tappaa kromasignaalin 4:2:0-kvantisoinnissa ja jättää drop-outit pysyvästi MP4:ään. Nauhan magneettinen kerros menettää 10–20 % signaalia vuosikymmenessä, ja 15 vuoden ikäiset nauhat alkavat oireilla sticky-shed-ilmiötä — käytät nauhan ainoan luotettavan toiston siihen mitä teet sen sisällölle. Suosittelemme broadcast-ketjua arvokkaiden perhetallenteiden kohdalla.

Miksi Panasonic AG-1980P on broadcast-VHS-toistolaite, ei pelkkä S-VHS-dekki?

Panasonic AG-1980P (julkaistu 1995) sisältää sisäänrakennetun line-rate-TBC:n, joka korjaa VHS-nauhan aikapohjan rivin tasolla — ei kuvan tasolla. Lisäksi se sisältää S-Video Y/C-erotuksen erikseen luminanssille ja krominanssille, sisäänrakennetun DNR:n (digital noise reduction) kromakanavalle, ja Y/C-ulostulot, jotka voi viedä SDI-konverterille. Kuluttaja-VHS/S-VHS-dekit (JVC HR-S7900, Panasonic NV-FS200) sisältävät vain osan näistä toiminnoista, eikä niiden TBC ole välttämättä line-rate-tasolla. EachMoment FI:ssä käytämme revisioiden B–F täyshuollettuja AG-1980P-yksiköitä.

Mikä on aikapohjakorjain (TBC) ja miksi VHS-digitointi tarvitsee sen?

Aikapohjakorjain (Time Base Corrector, TBC) on laite, joka lukitsee analogisen videosignaalin aikapohjan vakaaseen referenssiin. VHS-nauhassa on luonnostaan aikapohjan ajelehtimista, koska vetolaite ei kuljeta nauhaa täysin tasaisesti — ja drop-outit synnyttävät rivisynkronisaatiovirheitä. Ilman line-rate-TBC:tä USB-videokaappain tuottaa "fish"-tyyppisiä kromavirheitä pystyreunoille, blocking-virheitä drop-out-kohdissa, ja yleisen kromakantoaallon (PAL 4.43 MHz) vaiheliikettä. DPS Reality TBC -yksikkö, jota käytämme EachMoment FI -laboratoriossa, on sama yksikkö joka löytyy BFI National Archiven (Iso-Britannia) ja INA:n (Ranska) VHS-protokollissa.

Miksi 10-bit 4:2:2 -masteri eikä 8-bit 4:2:0 H.264?

4:2:0 -kromasubsampling tarkoittaa, että krominanssikanavan resoluutio on 25 % luminanssin resoluutiosta — kaksi näytettä joka neljästä luminanssipikselistä. 4:2:2 tallentaa kaksi näytettä joka kahdesta luminanssipikselistä, eli kaksinkertaisen kromaresoluution. Iho-osat, pankaikkikuvat, varjojen tonisuus — kaikki nämä ovat krominanssipainotteisia. 8-bit antaa 256 tasoa per kanava; 10-bit antaa 1024 tasoa. Broadcast-ketjun FFV1/MKV-masteri tallentaa 10-bit 4:2:2 v210 -muodossa, ja H.264-asiakaskopio renderöidään vasta lopussa. €30-laite tallentaa suoraan 8-bit 4:2:0 H.264 -muotoon, eli 75 % kromakanavan informaatiosta menee menetetyksi heti kaappausvaiheessa.

Onko kirjastoissa Suomessa ilmainen VHS-digitointi-piste yhtä hyvä kuin EachMoment?

Suomen yleisten kirjastojen (Helsinki, Turku, Oulu, Tampere ja useimmat maakuntakirjastot) digitointipisteet käyttävät kuluttaja-luokan VHS-toistolaitteita ja USB-videokaappaimia. Ne kelpaavat perustarpeisiin — saat nauhasi MP4-muotoon, ja palvelu on maksuton (tuo yleensä oma USB-tikku). Mutta kirjastojen laitteistossa ei ole erillistä TBC:tä, ei broadcast-VHS-toistolaitetta, eikä FFV1/MKV-masteritallennusta. Jos nauhasi on Suomesta 1980–2000-luvun perhetallennusta ja haluat KAVI-tason archive-mastergeneraatiota, EachMoment FI -laboratorioketju antaa mittauksen mukaan 4–10× paremman kromakohinapohjan kuin kuluttaja-USB-ketju.

Mitä Yle Arkiston tai KAVI:n arkistointistandardi tarkoittaa VHS-digitoinnissa?

Yle Arkiston (Yleisradion arkisto) ja KAVI:n (Kansallinen audiovisuaalinen instituutti, Suomen elokuva-arkisto) videoarkistointistandardi vaatii FFV1/MKV-häviöttömän masteritiedoston, 10-bit 4:2:2 -värisubsamplauksen, ja erillisen TBC-prosessoinnin nauhansynkronoinnille. Tämä on sama standardi, jonka BFI National Archive (Iso-Britannia), INA (Ranska) ja Kungliga biblioteket (Ruotsi) noudattavat. EachMoment FI:n broadcast-ketju (Panasonic AG-1980P + DPS Reality TBC + Blackmagic DeckLink Studio 4K + FFmpeg-prosessointi) tuottaa tämän standardin mukaisen masteritiedoston. €30 USB-videokaappain ei läpäise sitä — sen 8-bit 4:2:0 H.264 -ulostulo on jo lopullinen asiakaskopio, ei master.

Kauanko VHS-nauha säilyy jos sitä ei digitoida?

VHS-nauhan tyypillinen käyttöikä on 10–25 vuotta; 15 vuotta on yleisesti viitattu keskiarvo huomattavalle laadunmenetykselle. Magneettinen tape menettää signaalivoimakkuudesta 10–20 % vuosikymmenessä tyypillisessä säilytyksessä. Suomen ilmaston kostean kausivaihtelun takia ullakolla tai kellarissa säilytetyt nauhat ovat erityisen alttiita sticky-shed-syndroomalle, jossa polyuretaanisidos hajoaa ja tarttuu toistolaitteen pään kuluttavaan rummun. Kun nauha on kerran toistettu sticky-shed-vaiheessa, jälkimmäisen toiston laatu on lähes aina huonompi kuin ensimmäisen. Tämän takia "yhden luotettavan toiston" sääntö on niin tärkeä — käytät sen tai broadcast-ketjuun tai et koskaan.
